¿Cómo planificar un sistema de iluminación de paisaje exterior de bajo voltaje?

¿Está buscando instalar un sistema de iluminación exterior de paisaje de bajo voltaje? Si es así, hay algunas cosas que debe tener en cuenta. En esta publicación de blog, brindaremos algunos consejos sobre cómo planificar su sistema de iluminación. Sigue leyendo para más información.

Índice del contenido

¿Qué es la iluminación de paisaje de bajo voltaje?

luces subacuáticas
luces subacuáticas

La iluminación de paisaje de bajo voltaje consume solo 12 voltios y puede ser una opción popular para las lámparas exteriores residenciales. Ofrece seguridad y rentabilidad, y no requiere la instalación de cables eléctricos peligrosos.

Beneficios de instalar iluminación paisajística de bajo voltaje

luces de paso led
luces de paso led

Instalar iluminación de jardín es mucho más fácil de lo que piensas. Es posible que no necesite contratar a un electricista con licencia para que trabaje con usted si desea hacerlo usted mismo (hágalo usted mismo). Además, también puedes cambiar el diseño a tu gusto en cualquier momento.

La iluminación exterior de bajo voltaje puede funcionar en cualquier entorno, incluso en un lugar húmedo cerca de un jardín o una piscina. Además, utiliza Las luces LED que se sabe que son amigables con el medio ambiente, energéticamente eficientes y pueden durar mucho más que las lámparas convencionales.

Sin embargo, los caminos iluminados, las entradas de vehículos, los escalones, los árboles y las estatuas pueden realzar la belleza del exterior de su hogar a medida que se pone el sol. Si aún no está seguro de si usar iluminación de bajo voltaje para su espacio exterior, hemos enumerado algunos de sus beneficios que puede consultar.

Brinda seguridad y protección

Las luces exteriores instaladas adecuadamente pueden iluminar caminos, entradas de vehículos y paisajes, mejorando la visibilidad para cualquier persona que camine por el camino de noche. Además, la iluminación de bajo voltaje reduce el riesgo de descarga eléctrica, y aunque se produzca, sería una descarga inofensiva.

A estudio también concluye que la iluminación exterior también podría ayudar a reducir en un 36 % los delitos graves, como los robos a domicilio y los asesinatos.

Mejora la apariencia de tu casa

iluminación de paisaje
iluminación de paisaje

Una iluminación exterior bien iluminada y con un estilo perfecto puede hacer maravillas al mejorar la apariencia exterior de su casa, incluso si es una casa antigua.

Además, podría transformar su espacio al aire libre al darle iluminación adicional y una apariencia elegante y elegante. No obstante, el paisaje bien iluminado se vería agradable a la vista.

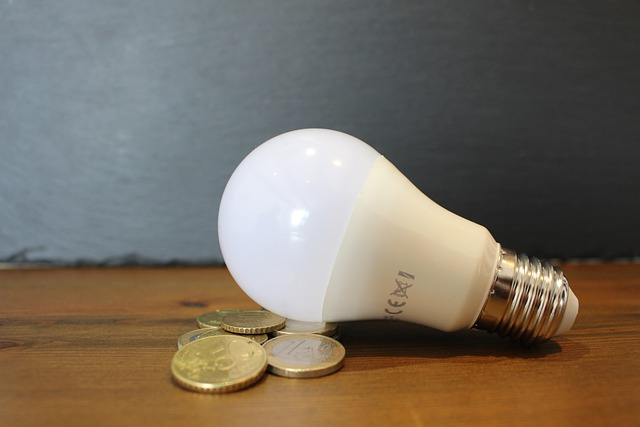

Las luces LED son energéticamente eficientes

energía eficiente
energía eficiente

Los LED en iluminación exterior ofrecen el mejor rendimiento, ya que son de bajo voltaje y consumen menos energía. Por otro lado, las lámparas de alto voltaje utilizan una fuente de alimentación considerable para producir energía, la mayor parte de la cual es perdido en el calor. Por el contrario, el LED usa poca energía, hasta 12v, para emitir una luz brillante.

La iluminación LED de bajo voltaje viene en varias temperaturas de color

Ya sea que le gusten los colores brillantes o esté buscando un blanco cálido y un brillo suave en su dispositivo de iluminación, LED ofrece una amplia gama de temperaturas de color. Puede combinarlos con el resto de su plan de iluminación exterior para lograr una apariencia atractiva.

Las luminarias LED son rentables

Como sabemos, la iluminación exterior convencional consume más energía, por lo que puede acumular su factura de electricidad. Mientras que las luces LED para exteriores no requieren un conducto, no necesitará invertir en un transformador de alta potencia para la instalación de iluminación.

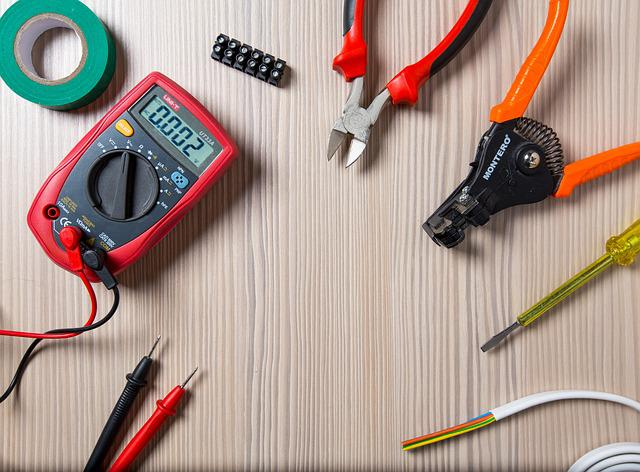

Averiguar qué suministros de iluminación de paisaje necesitará

Suministros de iluminación de paisaje
Suministros de iluminación de paisaje

Antes de instalar la iluminación exterior, deberá elaborar un plan específico. Las luces LED de bajo voltaje son razonablemente sencillas de instalar. Sin embargo, es útil conocer algunos consejos de antemano para garantizar un proceso de instalación de luces sin problemas. Entonces, si está listo, comencemos con el resto del proceso.

Paso 1: Planificación de su diseño de iluminación de paisaje exterior de bajo voltaje

Diseño de iluminación de paisaje al aire libre
Diseño de iluminación de paisaje al aire libre

La creación de un plan de iluminación exterior de bajo voltaje lo ayudará a elegir los suministros correctos, como cables, transformadores, conectores de cables, luces de camino y más accesorios.

El primer paso en un Iluminación exterior El plan sería averiguar qué áreas necesitan iluminación y qué tipo de lámparas se combinarían mejor con el exterior de su casa.

La planificación del diseño del cableado principal lo ayudará a determinar el mejor método de cableado para implementar. También le ayudará a evitar posibles problemas en la instalación que puedan surgir en el futuro.

Paso 2: haga un diagrama de iluminación de paisaje exterior de bajo voltaje

Diagrama de iluminación de paisaje exterior de bajo voltaje
Diagrama de iluminación de paisaje exterior de bajo voltaje

Es aconsejable dibujar un boceto aproximado de las áreas de cableado y ubicación de las luces para determinar si las lámparas entrarían en contacto con podadoras o cortacéspedes.

Verifique la ubicación, tome medidas reales y agréguelas a su diagrama. De entre muchos métodos de cableado, el esquema lo ayudará a determinar cuál elegir y cuánto cable se necesitaría. Tome medidas con la mayor precisión posible porque las necesita para estimar la distancia entre los tramos de cable.

Si su casa tiene un amplio espacio al aire libre, use un papel separado para cada región que necesite iluminación. Puede usar un papel en blanco simple o papel cuadriculado para dibujar el diagrama de iluminación exterior.

Paso 3: Elegir iluminación de paisaje de bajo voltaje

Iluminación de paisaje de bajo voltaje
Iluminación de paisaje de bajo voltaje

Cuando se trata de comprar artefactos de iluminación para su plan de iluminación exterior de bajo voltaje, debe elegir todos los artefactos de alta calidad que se vean atractivos, duraderos y rentables.

Focos de paisaje

Destacados son ideales para resaltar características arquitectónicas, plantas o árboles únicos.

Luces de bolardo de camino

Las luces de camino se utilizan para iluminar caminos y pasarelas, para mejorar la visibilidad. También se pueden utilizar en macizos de flores para realzar la belleza de las flores y zonas de vegetación por la noche.

Focos

Proyectores son focos que tienen haces más anchos para proporcionar una cobertura más amplia para paredes y fachadas desde un solo dispositivo.

luces de inundación led 画板 1

Luces de pozo/enterradas

Las luces empotradas o de pozo generalmente vienen en forma redonda instaladas directamente en el suelo para iluminar hacia arriba los caminos o el suelo mientras se mantiene oculta la fuente de luz.

Luces arriba/abajo

Up/downlights también son focos y proyectores diseñados para proyectar luz desde una posición hacia arriba o hacia abajo. Suelen instalarse en una pared exterior de una casa.

Luces de paso

Luces de paso son una solución de iluminación de bajo voltaje utilizada para iluminar las escaleras del suelo.

Luces de paisaje duro

Los accesorios de iluminación Hardscape iluminan características arquitectónicas específicas emitiendo una iluminación de bajo perfil que agrega dimensión a un espacio que de otro modo sería reducido.

Luces subacuáticas

Luces subacuáticas se utilizan normalmente en fuentes y estanques y están diseñados específicamente para sumergirse total o parcialmente en agua.

Luces de cuerda

Las luces de cadena son luces eléctricas de varios colores que se colocan uniformemente en un cable y se usan para decorar árboles, arbustos y postes.

Paso 4: Seleccione el transformador

transformador
transformador

Un transformador es el dispositivo principal que convierte el voltaje de línea de 120 voltios en 12 voltios para que funcionen los accesorios de iluminación. Comience con el cálculo de la potencia total del sistema. Según el diagrama de iluminación, incluye energía para todas las luminarias y dispositivos.

Ahora multiplique la potencia total con un factor de seguridad de 1.25 y obtendrá la potencia recomendada del transformador.

Por ejemplo: Si tienes 10 lámparas de 20 watts. Su requerimiento total sería 10*20=200 Watts. Y la potencia recomendada del transformador saldría a ser 200*1.25= 250W

Puede usar un transformador (de potencia) aún más alto para asegurarse de que todos los accesorios de iluminación tengan suficiente potencia para funcionar. Un transformador de mayor capacidad también produce menos calor, lo que indirectamente puede prolongar la vida útil de los componentes eléctricos. Sin embargo, no supere el 33 % de la potencia recomendada.

Lo ideal es instalarlo cerca o dentro de la casa, preferiblemente en un garaje o sótano. Es posible que necesite el uso de uno o más transformadores según su plan de iluminación.

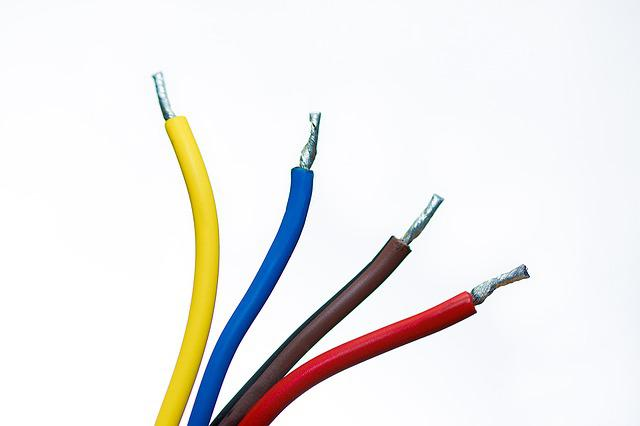

Paso 5: Elección del cable de bajo voltaje

alambre de bajo voltaje
alambre de bajo voltaje

El siguiente paso en la instalación de baja tensión Iluminación exterior es elegir los cables que conectarán el transformador a cada accesorio, ya que vienen en diferentes calibres numéricos y longitudes.

Puede elegir cables de calibre 10, 12, 14 o 16 que se usan más comúnmente para iluminación exterior de bajo voltaje.

Se necesitaría un cable más grueso para la instalación de iluminación exterior de mayor potencia, ya que llevan la corriente a distancias más largas.

En comparación, un cable más delgado sería mejor para proyectos de baja potencia por debajo de los 200 vatios.

Recomendamos seleccionar un cable de calibre 10 o 12 para largas distancias para evitar caídas de voltaje. Un cable de cobre sería el más adecuado para la iluminación exterior de bajo voltaje, ya que ofrece menos resistencia.

Considere esta tabla.

Tabla de calibres de cables de paisaje de bajo voltaje
Tabla de calibres de cables de paisaje de bajo voltaje

Paso 6: Elección de conectores de cables

Puede seguir el siguiente paso si ha elegido el transformador de bajo voltaje, la longitud del cable, el calibre y el tipo perfectos para su proyecto de iluminación exterior de bajo voltaje. Seleccione un método de cableado para conectar los accesorios al transformador que mejor se adapte a sus requisitos de iluminación.

método de conexión en cadena

Como sugiere el nombre, el método de conexión en cadena conecta todos los dispositivos en una cadena de margaritas, y la primera se conecta al transformador. Este método de cableado es más adecuado cuando los accesorios no se colocan en grupos dispersos, pero el voltaje caerá con la distancia.

Significa que el primer dispositivo puede tener un voltaje de 12 voltios, mientras que el último dispositivo puede funcionar con 7 voltios. Sin embargo, este método estaría bien para la iluminación exterior con LED, ya que los LED tienen un rango de voltaje aceptable bajo.

método T

El método T es similar al método de conexión en cadena excepto por el transformador que se conecta a la mitad de la cadena de dispositivos en lugar del primer dispositivo. Este método de cableado ahorra la cantidad de cable utilizado en el proyecto de iluminación exterior.

Sin embargo, utilícelo solo si ya construyó una cadena de margaritas pero ahora desea ahorrar la cantidad de cable.

método concentrador

Este método de cableado conecta todos los tramos de cables a una unión central y, a partir de ahí, una sola línea principal se conecta a todos los accesorios. Además, asegura el mismo voltaje para todas las luminarias y reduce el número de empalmes en el campo.

El método Hub es adecuado para implementar cuando los accesorios están en forma de grupo y se colocan en un área pequeña. Sin embargo, requiere mucho más cable que otros métodos.

Instalación de iluminación de paisaje de bajo voltaje

Instalación de iluminación de paisaje de bajo voltaje
Instalación de iluminación de paisaje de bajo voltaje

Si aprendió los conceptos básicos de la iluminación de jardines de bajo voltaje y creó el plan de diseño, ahora es el momento de instalar su proyecto de iluminación. Comience reuniendo las herramientas necesarias para el proyecto y luego continúe.

Paso 1: Marca la ubicación

Marca la ubicación
Marca la ubicación

Puede decidir qué zonas iluminar para propiedades pequeñas y marcarlas antes de la excavación real. Si tiene una propiedad grande, sería prudente buscar la ayuda profesional de las empresas de servicios públicos. Marcarán la ubicación de los cables y tuberías subterráneos antes de comenzar a excavar para instalar la iluminación exterior.

Paso 2: Montaje del sistema de iluminación

Monta tus luces LED de 12 voltios. Ahora instálelos en accesorios listos y adjunte soportes. Puede montar accesorios de tres maneras:

1) Fije una estaca al accesorio y móntelo directamente en el suelo.

2) Use un taladro eléctrico para fijar el accesorio a una superficie dura.

3) Use una pala, azada o una excavadora de postes para montar el accesorio directamente en el suelo.

Paso 3: Colocación de cables eléctricos subterráneos

Tendido de cables eléctricos subterráneos
Tendido de cables eléctricos subterráneos

Despeje el camino para sus cables y coloque todos los accesorios de acuerdo con el diseño de iluminación exterior esbozado. Su primer accesorio debe colocarse en un tendido de cables al menos a 10 pies de su transformador para evitar que se sobrecaliente.

Elija un método de cableado de los métodos mencionados anteriormente que funcione mejor para reducir el problema de la caída de voltaje y ahorrar en la cantidad de cable. Recomendamos utilizar el método T.

Si tiene muchos accesorios y su sistema de iluminación es extenso, le sugerimos que forme varios tramos de cables de 100 a 150 vatios para cada tramo.

Agregue dispositivos de iluminación en el tendido de cables aproximadamente a la misma distancia del transformador, para que experimenten la misma caída de voltaje.

Paso 4: Colocación del transformador

Ahora, monte su transformador para iluminación de bajo voltaje. El transformador debe colocarse a un pie de distancia de todas las cosas y sobre una superficie que pueda soportar el calor. Además, si hay una fuente de agua cerca, el transformador debe estar a 30 pies de distancia.

Cava zanjas y diseña tus tendidos de cables. Puede usar una pala o pala para cavar zanjas de al menos 6 pulgadas de profundidad.

Coloque sus cables subterráneos en la zanja y cúbralos con tierra. Pero deje al menos 5 pies de cable sin cubrir desde los extremos para que pueda ajustarlo más tarde.

Paso 5: Conexión de cables

Conexión de cables al transformador
Conexión de cables al transformador

Comience a conectar sus tramos de cable al transformador. Use una abrazadera para conectar el transformador. Coloque tramos de cable de acuerdo con su calibre en las tomas de voltaje del transformador. El cable de salida del transformador debe protegerse con un conducto.

Paso 6: Conexión de las lámparas

Conexión de las lámparas
Conexión de las lámparas

Empalme los cables conductores de los accesorios. Utilice conectores de cable de estilo giratorio. Pele el extremo de los cables al menos media pulgada, gírelos en el sentido de las agujas del reloj e inserte el conector en la tapa. También puede usar uniones de conexión de abrazadera para proteger los conectores de cables de la humedad y la corrosión.

Paso 7: Ejecución de prueba

prueba las luces
prueba las luces

Pruebe su sistema de iluminación exterior una vez que haya conectado todos los cables encendiendo el transformador. Camine alrededor de su propiedad para identificar si todos los accesorios están encendidos o no.

Si todos sus accesorios funcionan correctamente, puede buscar ajustes en su instalación de iluminación exterior.

Por la noche, verifique los efectos de iluminación creados por las luminarias y también asegúrese de que cada luminaria arroje la luz en el área deseada del paisaje. Ajuste el ángulo de las luminarias si hay un resplandor saliendo de ellas. Termina tu proyecto de iluminación exterior programando el temporizador en el transformador.

Otras preguntas relacionadas:

¿Hasta dónde puede tender un cable de iluminación de paisaje de bajo voltaje?

Puede usar cables de calibre 12 por alrededor de 100 pies sin enfrentar el problema de una caída de voltaje. Sin embargo, la potencia total de los artefactos de iluminación debe ser inferior a 100 vatios o igual.

¿Cuántas luces se pueden poner en un transformador de bajo voltaje?

Depende de la potencia total de la lámpara LED. Si un transformador es de 200 Watts, puedes colocar 200 LEDs de 1 Watt cada uno o 4 LEDs de 50 Watts cada uno. Pero la potencia total no debe exceder el 90 % de la capacidad del transformador, ya que habrá alguna pérdida de energía en el cable de transmisión.

¿Puedo mezclar luces de paisaje halógenas y LED?

No recomendamos mezclarlos ya que ambos usan potencias completamente diferentes. La relación de voltaje también debe ajustarse antes de combinarlos, ya que puede causar daños a largo plazo en su sistema de iluminación de jardines.

Sin embargo, un electricista profesional sabría cómo trabajar con la relación de voltaje y el vataje para ajustarlos de acuerdo con el sistema, para que no le cause ningún daño.

Conclusión

La iluminación del paisaje exterior puede ser una excelente manera de mejorar la seguridad de su hogar, aumentar el atractivo exterior y agregar valor adicional. Si está pensando en instalar iluminación exterior de jardín de bajo voltaje, es importante planificar el sistema correctamente. Esto asegurará que obtenga el máximo provecho de su inversión y evitará cualquier problema. Nuestro equipo de Low Voltage Landscape Lighting Guys puede ayudarlo en cada paso, desde la planificación hasta la instalación. Ofrecemos presupuestos gratuitos, por lo que contáctanos hoy para comenzar!
